సోలార్ ఎండ్ క్లాంప్

స్థిర భాగాలు: బిగింపు శరీరం మరియు బోల్ట్‌ల సమన్వయం ద్వారా, ఫోటోవోల్టాయిక్ మాడ్యూల్స్ యొక్క ముగింపు మద్దతు యొక్క గైడ్ పట్టాలపై గట్టిగా లాక్ చేయబడుతుంది, మాడ్యూల్స్ మరియు బాహ్య లోడ్ల యొక్క స్వీయ-బరువును (గాలి మరియు మంచు, గాలి పీడనం వంటివి) సమతుల్యం చేస్తుంది.

బఫరింగ్ రక్షణ: కొన్ని ఎండ్ క్లాంప్‌లు లోపల రబ్బరు లేదా సిలికాన్ రబ్బరు పట్టీలతో అమర్చబడి ఉంటాయి, ఇవి కాంపోనెంట్ ఫ్రేమ్ మరియు మెటల్ క్లాంప్ బాడీ మధ్య ప్రత్యక్ష ఘర్షణను తగ్గించగలవు, ఫ్రేమ్ గీతలు పడకుండా నిరోధించగలవు మరియు అదే సమయంలో ఉష్ణోగ్రత మార్పుల వల్ల కలిగే ఉష్ణ విస్తరణ మరియు సంకోచం ఒత్తిడిని తగ్గించగలవు.

అడాప్టేషన్ మరియు సర్దుబాటు: సోలార్ ప్యానెల్ ఎండ్ క్లాంప్‌ల యొక్క వివిధ స్పెసిఫికేషన్‌లు వివిధ మందం (సాధారణంగా 20-50 మిమీ) మరియు వివిధ ఫ్రేమ్ రకాల (అల్యూమినియం మిశ్రమం, ఫైబర్‌గ్లాస్ రీన్‌ఫోర్స్డ్ ప్లాస్టిక్ వంటివి) యొక్క ఫోటోవోల్టాయిక్ మాడ్యూల్స్‌కు అనుగుణంగా ఉంటాయి.

గ్రౌండ్-మౌంటెడ్ ఫోటోవోల్టాయిక్ పవర్ స్టేషన్లు, రూఫ్‌టాప్ డిస్ట్రిబ్యూట్ ఫోటోవోల్టాయిక్ సిస్టమ్స్ మరియు ఫోటోవోల్టాయిక్ కర్టెన్ వాల్స్ వంటి దృశ్యాలలో ఎండ్ రైల్ క్లాంప్ విస్తృతంగా ఉపయోగించబడుతుంది. ఫ్లాట్-లేడ్ లేదా వంపుతిరిగిన ఇన్‌స్టాలేషన్ నిర్మాణాలకు ఇది ప్రత్యేకంగా సరిపోతుంది, ఇక్కడ భాగాల వైపు స్థిరంగా ఉంటుంది. ఫోటోవోల్టాయిక్ సపోర్ట్ సిస్టమ్స్‌లో ఇది ఒక అనివార్యమైన సహాయక ఫిక్సింగ్ భాగం.

ముగింపు బిగింపు నాలుగు రకాలుగా విభజించబడింది:

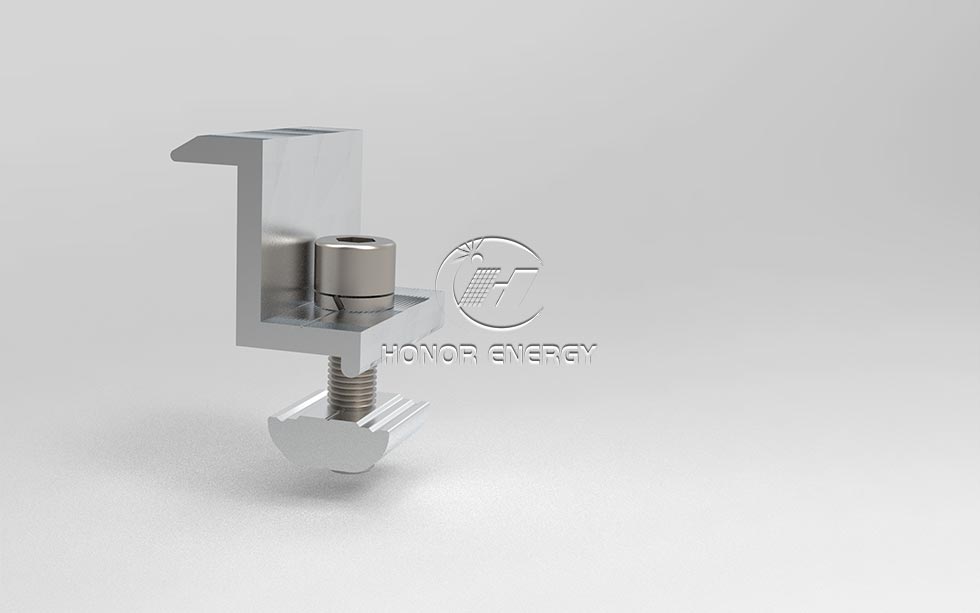

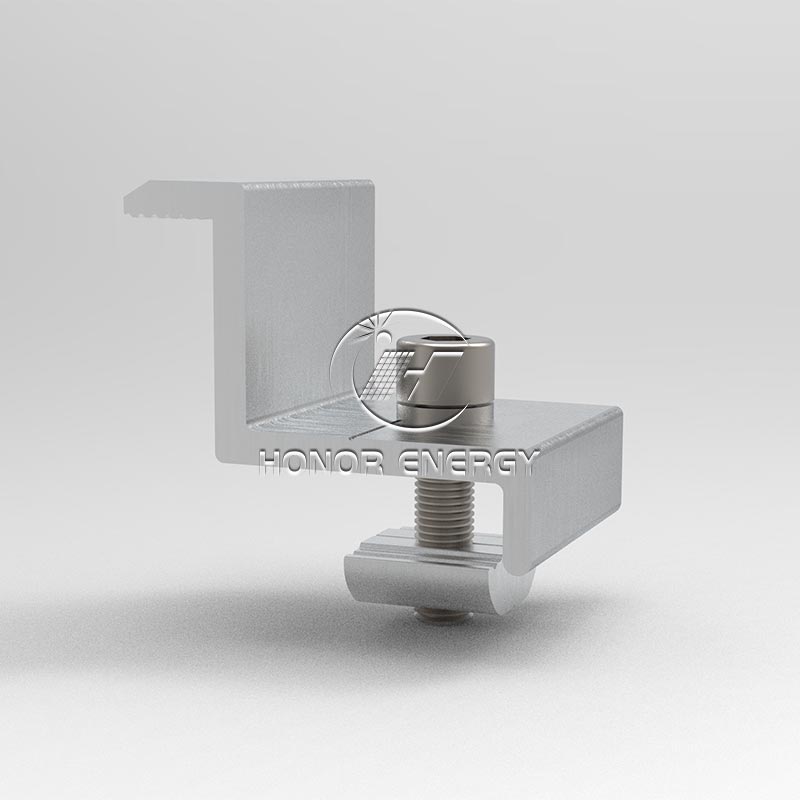

1.ఆర్డినరీ ఎండ్ క్లాంప్: బోల్ట్ సర్దుబాటు బహుళ మందం యొక్క భాగాలకు అనుగుణంగా ఉంటుంది, స్పెసిఫికేషన్ వ్యత్యాసాలకు అనువుగా ప్రతిస్పందిస్తుంది.

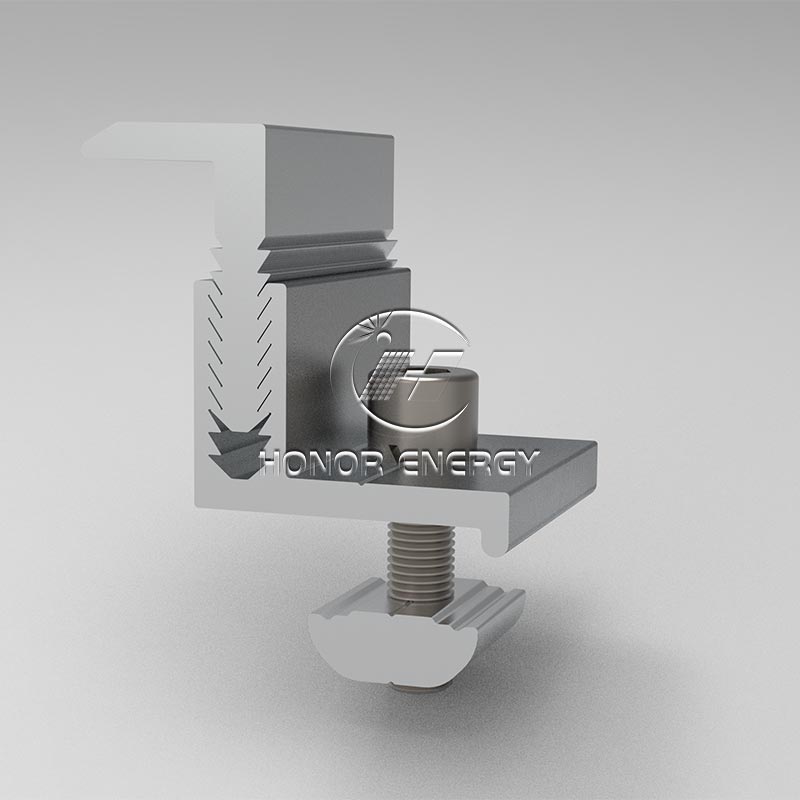

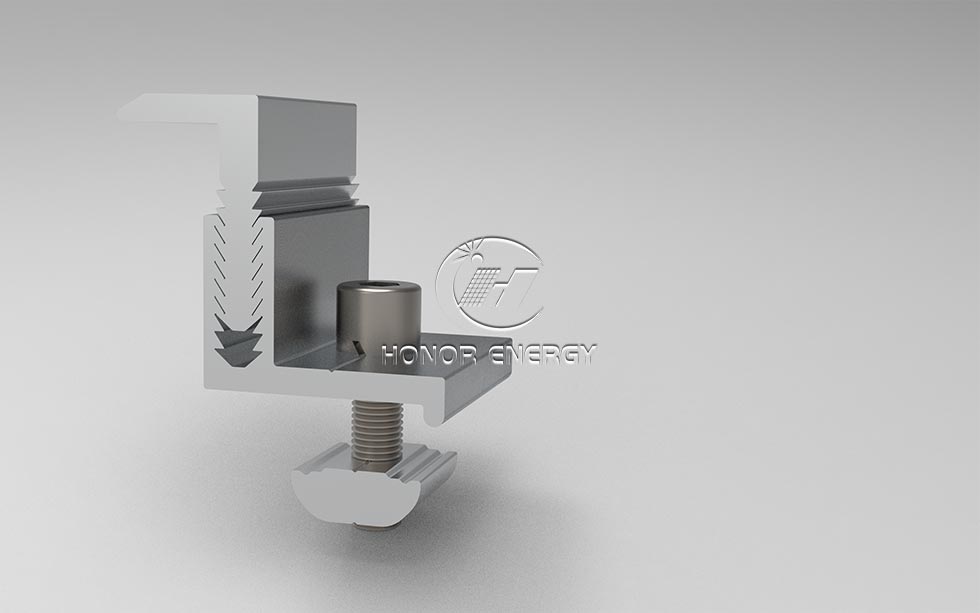

2.అడ్జస్టబుల్ ఎండ్ క్లాంప్: బోల్ట్ అడ్జస్ట్‌మెంట్ బహుళ మందం యొక్క భాగాలకు అనుగుణంగా ఉంటుంది, స్పెసిఫికేషన్ తేడాలకు అనువుగా ప్రతిస్పందిస్తుంది.

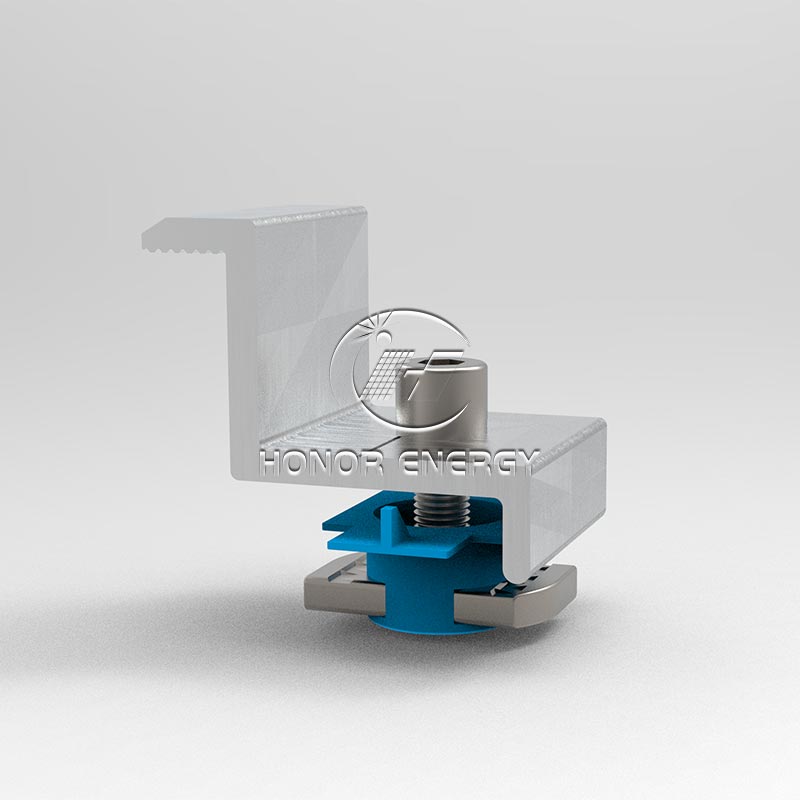

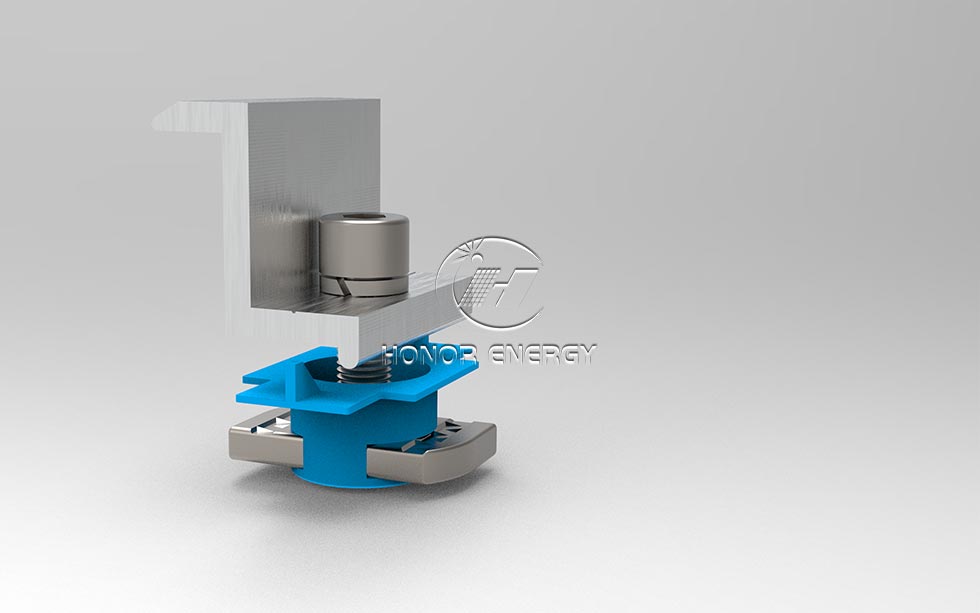

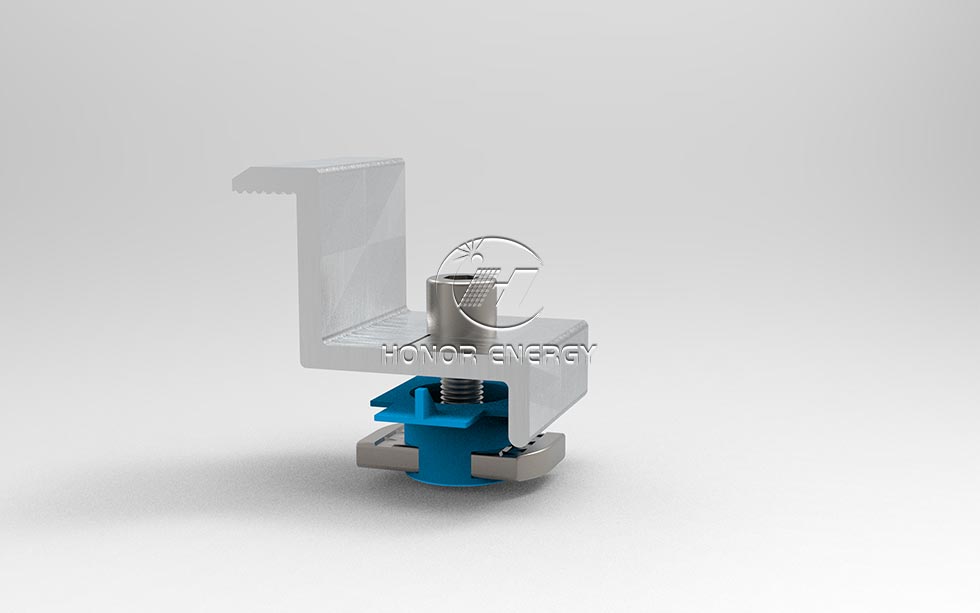

3.ప్లాస్టిక్ వింగ్ ఎండ్ క్లాంప్: ప్లాస్టిక్ అంచులు మరియు రబ్బరు పట్టీలతో, ఇది స్క్రాచ్-రెసిస్టెంట్, ఒత్తిడిని తగ్గించడం మరియు ఫ్రేమ్‌ను రక్షిస్తుంది.
4.రాపిడ్ ఎండ్ క్లాంప్: స్నాప్-ఆన్/స్లాట్ డిజైన్ టూల్-ఫ్రీ క్విక్ ఇన్‌స్టాలేషన్‌ను ఎనేబుల్ చేస్తుంది మరియు పెద్ద ఎత్తున నిర్మాణాన్ని వేగవంతం చేస్తుంది.

ప్రయోజనం

1.పూర్తి శ్రేణి మోడల్‌లు కవర్ చేయబడ్డాయి: అడ్జస్టబుల్, స్టాండర్డ్, ప్లాస్టిక్ వింగ్ మరియు క్విక్ మోడల్‌లు అన్నీ అందుబాటులో ఉన్నాయి, 20 నుండి 55 మిమీ వరకు ఉండే కాంపోనెంట్‌లకు అనుకూలంగా ఉంటాయి, స్క్రాచ్ రెసిస్టెన్స్ మరియు శీఘ్ర ఇన్‌స్టాలేషన్ కోసం అన్ని అవసరాలను తీరుస్తాయి.
2.వివరాలు బోనస్ పాయింట్లు: ప్లాస్టిక్ వింగ్ మోడల్ డబుల్ బఫర్ ప్రొటెక్టివ్ ఫ్రేమ్‌ను కలిగి ఉంది, సర్దుబాటు చేయగల మోడల్ ఖచ్చితంగా చక్కగా ట్యూన్ చేయబడింది, బ్లాక్ మోడల్ దృశ్యం యొక్క మాట్టే మిశ్రమాన్ని కలిగి ఉంది మరియు శీఘ్ర-ఇన్‌స్టాలేషన్ స్నాప్-ఆన్ 100,000 సైకిళ్ల తర్వాత మన్నిక కోసం పరీక్షించబడింది.
3.మనశ్శాంతి హామీ: IEC సర్టిఫికేషన్ + 12-సంవత్సరాల వారంటీ, తక్కువ నష్టంతో మరియు మనశ్శాంతితో బల్క్ కొనుగోలు

ఇన్స్టాలేషన్ సూచనలు

సంస్థాపనకు ముందు

మోడల్ సౌర ముగింపు బిగింపు (20-55 మిమీ) మందంతో సరిపోతుందో లేదో తనిఖీ చేయండి మరియు ఇన్‌స్టాలేషన్ ఉపరితలంపై చమురు మరకలు మరియు దుమ్మును శుభ్రం చేయండి.

సంస్థాపన విధానం

పొజిషనింగ్: కాంపోనెంట్ మరియు గైడ్ రైలుకు మధ్య బిగింపు బాడీని మధ్యలో ఉంచండి మరియు అంచులను సమలేఖనం చేయండి.
ప్రీ-ఫిక్సింగ్: తేలికపాటి శక్తిని వర్తింపజేయడానికి మరియు భాగాలను సమం చేయడానికి బోల్ట్‌లను మాన్యువల్‌గా బిగించండి.
బిగించడం: 8-12N · m వద్ద బిగించడానికి టార్క్ రెంచ్‌ను ఉపయోగించండి, ఇది ఎలాంటి వదులుగా లేకుండా గట్టిగా సరిపోయేలా చేస్తుంది.

ప్రత్యేక సంచిక గమనిక

ప్లాస్టిక్ వింగ్ ముగింపు బిగింపు: ప్లాస్టిక్ అంచు పూర్తిగా భాగం యొక్క అంచుకు అనుగుణంగా ఉండాలి.
రాపిడ్ ఎండ్ క్లాంప్: కార్డ్ స్లాట్‌లోకి నెట్టిన తర్వాత, "క్లిక్"తో లాక్ అయ్యే వరకు కట్టును నొక్కండి, ఆపై స్థానభ్రంశం లేని వరకు సున్నితంగా నెట్టండి.
