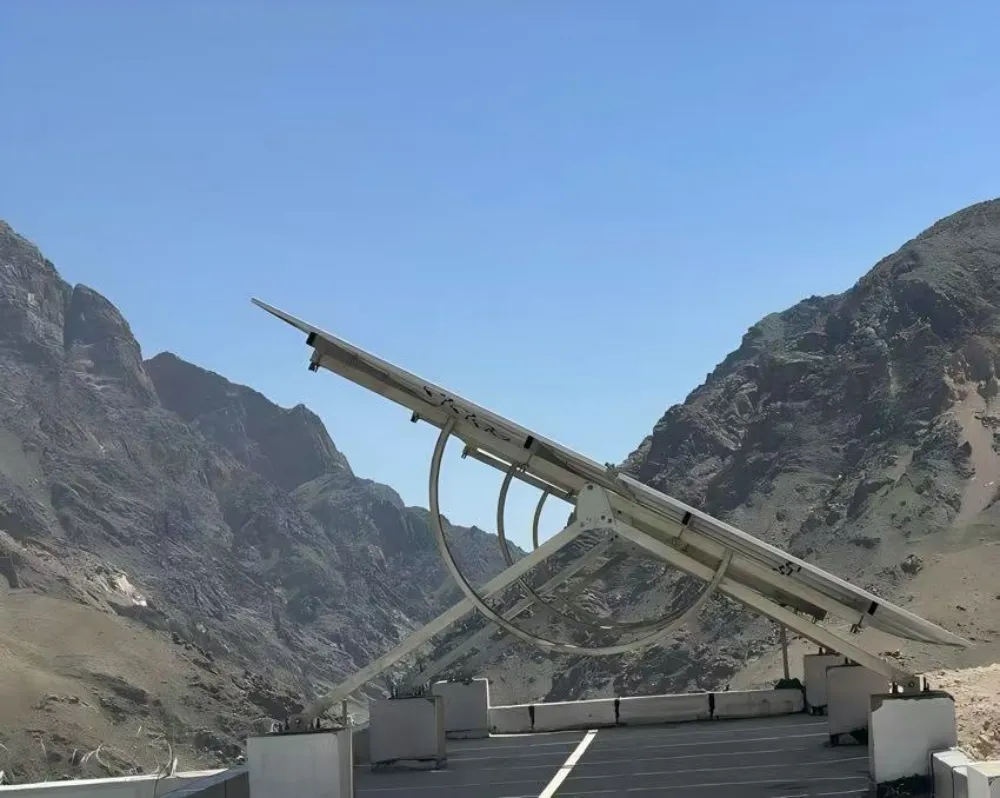

సులభమైన-ఆపరేషన్ మాన్యువల్ టిల్ట్-సర్దుబాటు కార్బన్ స్టీల్ గ్రౌండ్ మౌంట్

జియామెన్ హానర్ ఎనర్జీ సిస్టమ్ ద్వారా తయారు చేయబడిన ఈజీ-ఆపరేషన్ మాన్యువల్ టిల్ట్-అడ్జస్టబుల్ కార్బన్ స్టీల్ గ్రౌండ్ మౌంట్ ప్రాథమికంగా కార్బన్ స్టీల్‌తో నిర్మించబడింది, ఇది అంతర్గతంగా అద్భుతమైన బలాన్ని మరియు లోడ్-బేరింగ్ సామర్థ్యాన్ని కలిగి ఉంటుంది, ఇది సాధారణ అప్లికేషన్‌లోని ఫోటోవోల్టాయిక్ మాడ్యూల్స్ వంటి పరికరాలకు స్థిరంగా మద్దతు ఇస్తుంది.

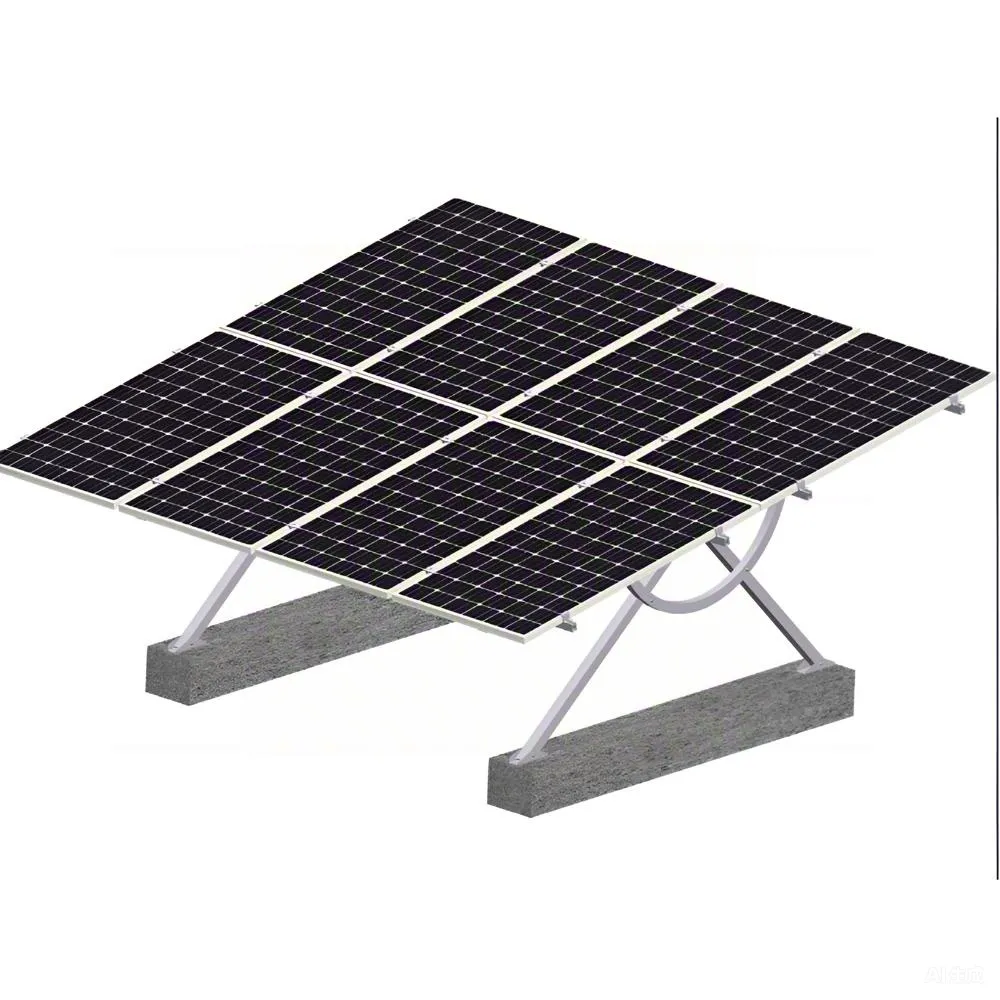

టిల్ట్-అడ్జస్టబుల్ కార్బన్ స్టీల్ గ్రౌండ్ సపోర్ట్ అనేది ప్రధానంగా కార్బన్ స్టీల్‌తో తయారు చేయబడిన గ్రౌండ్ సపోర్ట్ స్ట్రక్చర్, దీని ముఖ్య లక్షణం ఇన్‌స్టాలేషన్ కోణాన్ని సరళంగా సర్దుబాటు చేయగల సామర్థ్యం.

స్పెసిఫికేషన్

అనువైన అనువర్తన వాతావరణాలు

1. వాణిజ్య & పారిశ్రామిక భవనాల కోసం కాంక్రీట్ ఫ్లాట్ రూఫ్‌టాప్‌లు

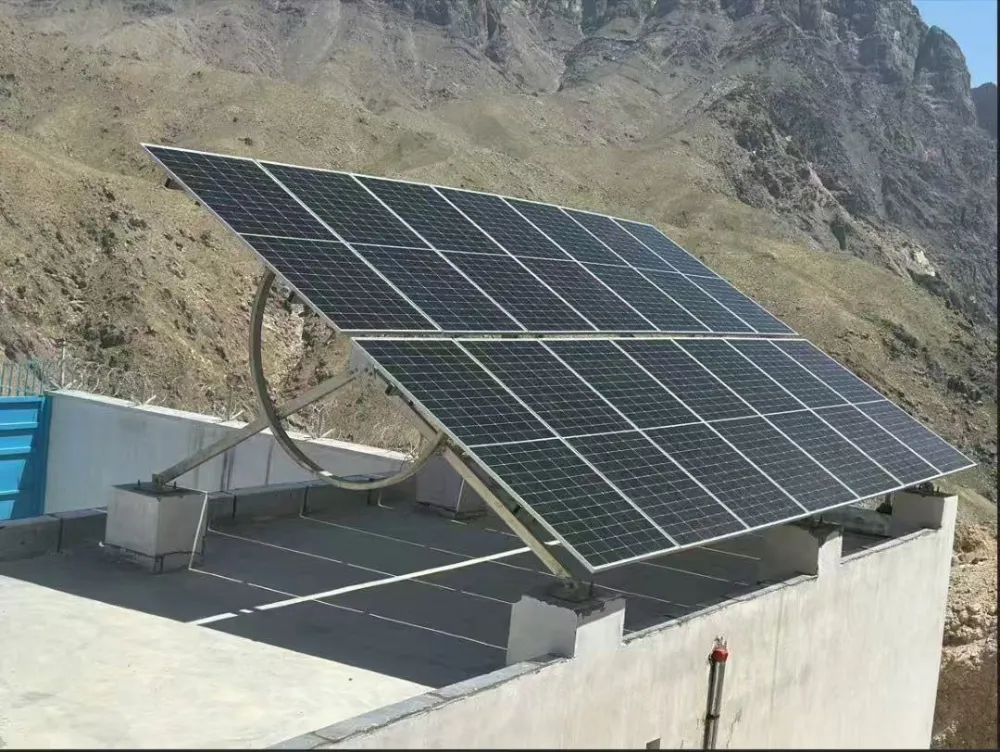

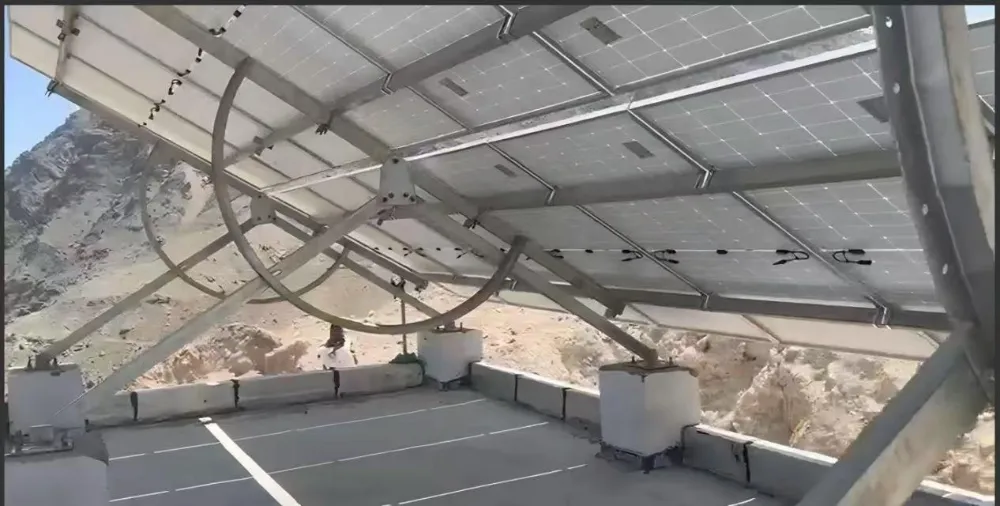

పైకప్పుపై డ్రిల్లింగ్ మరియు జలనిరోధిత పొరకు నష్టం అనుమతించబడదు; రసాయన యాంకర్లను స్వీకరించడం సాధ్యం కాదు. సిస్టమ్ లోడ్-హోల్డింగ్ కోసం కాంక్రీట్ కౌంటర్ వెయిట్‌లపై ఆధారపడుతుంది మరియు ఆర్క్-ఆకారపు బిగింపుల ద్వారా మాడ్యూల్ వంపు కోణాన్ని ఆన్-సైట్‌లో మాన్యువల్‌గా సర్దుబాటు చేయవచ్చు.

2. స్థానిక అక్షాంశం ప్రకారం ఆన్-సైట్ టిల్ట్ ఫైన్-ట్యూనింగ్ అవసరం

యాంగిల్-అడ్జస్టబుల్ కార్బన్ స్టీల్ గ్రౌండ్ మౌంట్‌లను ఆన్-సైట్‌లో పదేపదే మాన్యువల్‌గా సర్దుబాటు చేయవచ్చు.

మెరుగైన విద్యుత్ ఉత్పత్తి అవుట్‌పుట్ కోసం వంపు కోణాన్ని రీసెట్ చేయడానికి బోల్ట్‌లను తర్వాత వదులుకోవచ్చు.

వాణిజ్య, పారిశ్రామిక మరియు పంపిణీ చేయబడిన PV ప్రాజెక్ట్‌లకు అనువైనది.

భారీ మాన్యువల్ సర్దుబాటు పనిభారం కారణంగా GW-స్కేల్ యుటిలిటీ-గ్రేడ్ గ్రౌండ్ పవర్ స్టేషన్‌లకు తగినది కాదు.

3. ఇప్పటికే ఉన్న నిర్మాణాలు దెబ్బతినకుండా ఉండే సైట్లు

వాటర్‌ప్రూఫ్ లేయర్‌లు లేదా పేవ్‌మెంట్‌ను దెబ్బతీసే డ్రిల్లింగ్‌ను యజమాని నిషేధించిన పైకప్పులు లేదా చదును చేయబడిన నేల.

ప్రయోజనం

యాంగిల్-అడ్జస్టబుల్ కార్బన్ స్టీల్ గ్రౌండ్ మౌంట్ యొక్క కోణాన్ని కాంతి ఎలా వస్తుందో సరిపోలడానికి సర్దుబాటు చేయవచ్చు. ఇది జింక్ లేయర్‌తో కూడిన కార్బన్ స్టీల్, కాబట్టి ఇది బాగా పట్టుకుంటుంది, తుప్పు పట్టదు మరియు ఆరుబయట బాగా పనిచేస్తుంది. అదనంగా, దీన్ని సెటప్ చేయడం సులభం-ఇది మీ సమయాన్ని మరియు శ్రమను ఆదా చేస్తుంది.

మేము సైట్ పరిమాణం, సోలార్ ప్యానెల్‌ల పరిమాణం మరియు క్లయింట్లు అందించిన స్థానిక వాతావరణ పరిస్థితులకు అనుగుణంగా అనుకూలీకరించిన సర్దుబాటు చేయగల వంపు మద్దతులను రూపొందించగలము మరియు వినియోగదారుల కోసం సౌరశక్తి వినియోగ సామర్థ్యాన్ని విశ్లేషించగలము.

మా డిజైన్ మాన్యువల్ సర్దుబాటు కోసం అవసరమైన శక్తిని కూడా పరిగణనలోకి తీసుకుంటుంది, వినియోగదారులు అదనపు శ్రమ లేకుండా సులభంగా వంపుని సర్దుబాటు చేయగలరని నిర్ధారిస్తుంది.

సంస్థాపన

1. ముందుగా, బ్రాకెట్లు వాటి ఖచ్చితమైన మచ్చలను గుర్తించడానికి ఎక్కడికి వెళ్లాలో గుర్తించండి.

2. నేలకి లాక్ చేయడానికి విస్తరణ బోల్ట్‌లను ఉపయోగించి బేస్‌ను క్రిందికి కట్టుకోండి.

3. ప్రధాన బ్రాకెట్‌ను కలిపి ఉంచండి-నిలువు స్తంభాలు మరియు క్రాస్ జంట కలుపులను కనెక్ట్ చేయండి.

4. యాంగిల్ అడ్జస్టర్‌పై స్లాప్ చేయండి మరియు మీకు అవసరమైన టిల్ట్‌కు సెట్ చేయండి. 5. అన్ని ముక్కలను నిజంగా గట్టిగా కత్తిరించండి మరియు ఏమీ చలించకుండా చూసుకోండి.

ధృవీకరణ

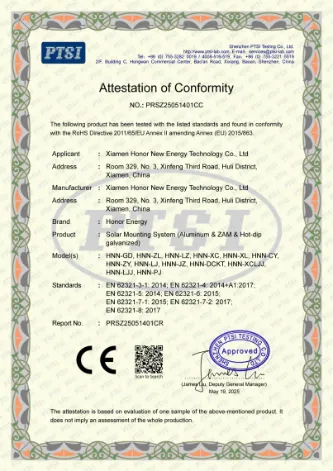

మేము TUV, CE మరియు JIS ప్రమాణపత్రాలను కలిగి ఉన్నాము. పూర్తి ప్రాసెస్ నాణ్యత నియంత్రణ పూర్తయిన వస్తువులకు ముడి పదార్థాన్ని వర్తిస్తుంది. మా సాంకేతిక మరియు విక్రయాల బృందం గ్లోబల్ PV కస్టమర్‌లకు వన్-స్టాప్ మద్దతును అందిస్తుంది.

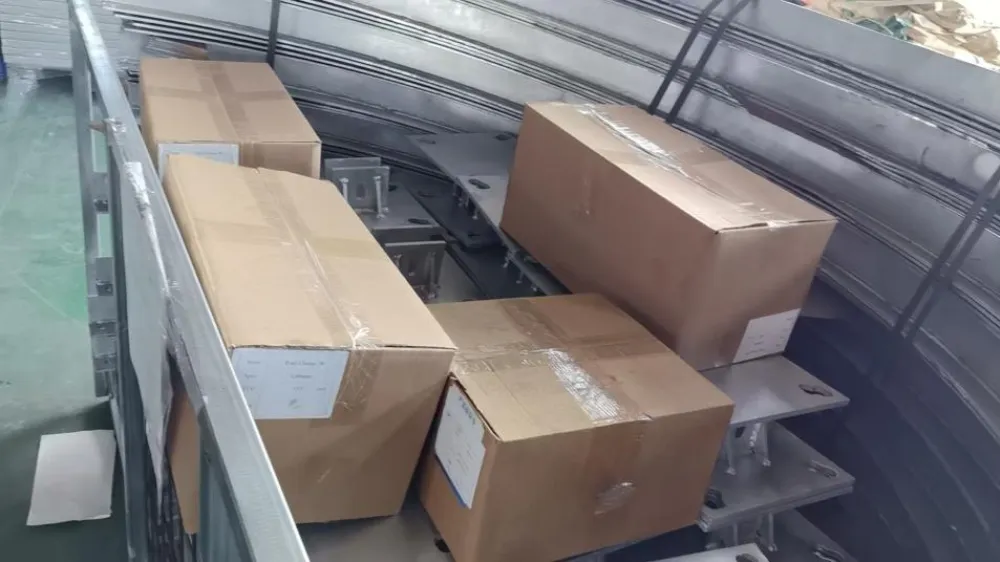

ప్యాకింగ్

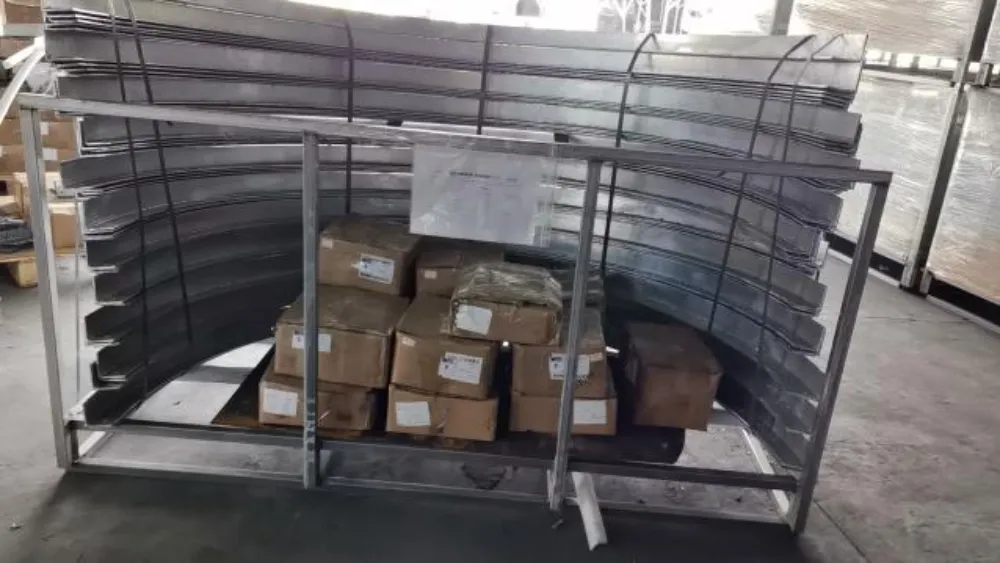

మా ఉత్పత్తులన్నీ ఉక్కు లేదా చెక్క ప్యాలెట్‌లతో రవాణా చేయబడతాయి, ఇవి సులభంగా రవాణా చేయడానికి మౌంటు నిర్మాణాలను వైకల్యం నుండి రక్షిస్తాయి. చిన్న భాగాలు డబ్బాలలో ప్యాక్ చేయబడతాయి.

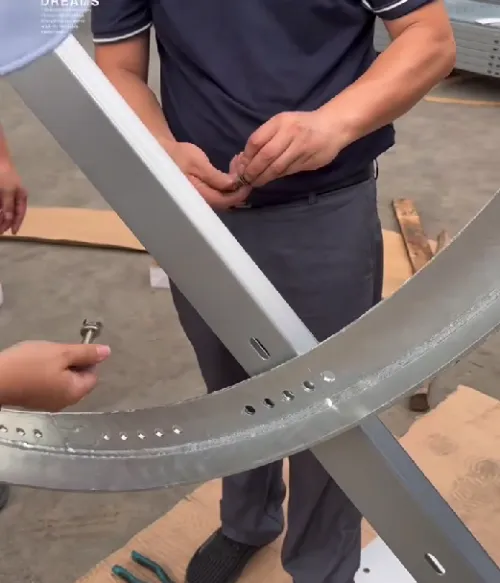

ఫ్యాక్టరీ ప్రీ-అసెంబ్లీ మరియు తనిఖీ

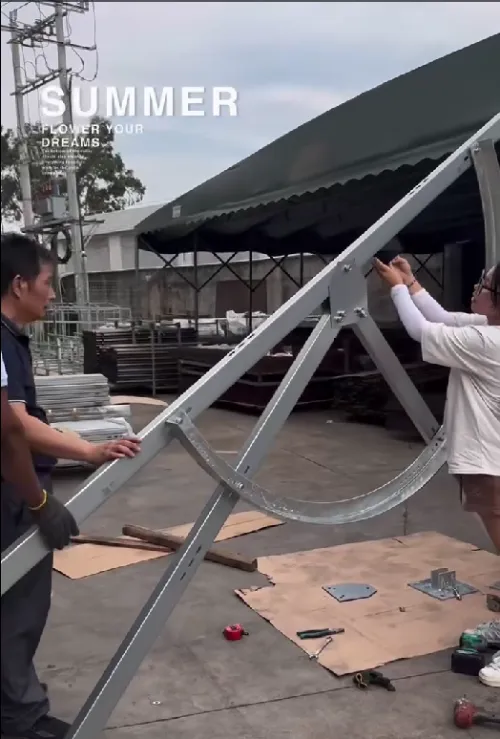

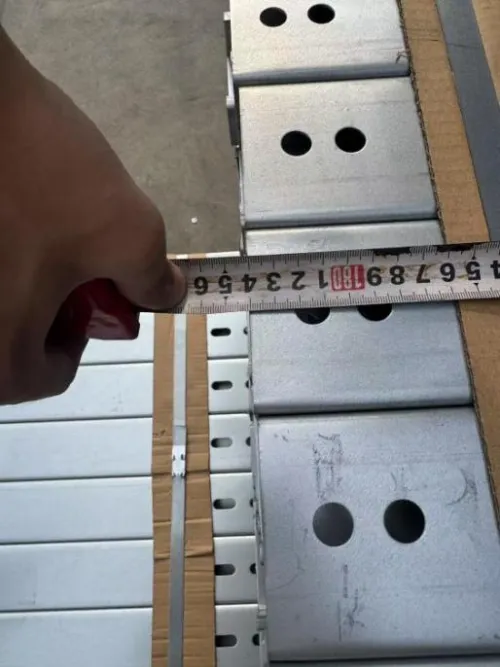

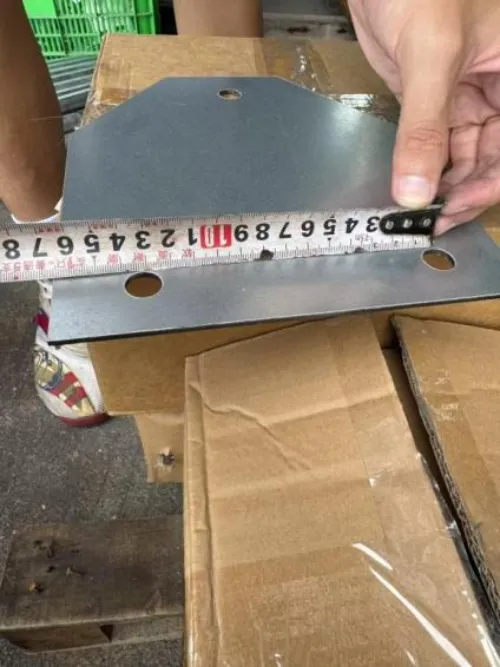

అన్ని ఉత్పత్తులు షిప్‌మెంట్‌కు ముందు ముందస్తు అసెంబ్లీ తనిఖీని నిర్వహిస్తాయి. డెలివరీ చేయబడిన వస్తువులు కస్టమర్ అంచనాలకు అనుగుణంగా ఉండేలా హామీ ఇవ్వడానికి మేము కోణం, పరిమాణం మరియు మందంతో సహా కీలక డేటాను ధృవీకరిస్తాము.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: ఈ బ్రాకెట్ ఏ వంపు కోణానికి సర్దుబాటు చేయగలదు?

A: ప్రామాణిక సర్దుబాటు టిల్ట్ పరిధి 10°-35°. ప్రాజెక్ట్ అక్షాంశం ఆధారంగా 40° వరకు అనుకూల గరిష్ట కోణం అందుబాటులో ఉంటుంది. కోణం అర్ధ వృత్తాకార ఆర్క్-ఆకారపు స్లాట్డ్ రంధ్రం ద్వారా మానవీయంగా లాక్ చేయబడింది. కోణం సెట్టింగ్ తర్వాత బోల్ట్లను బిగించండి; అదనపు ఉపకరణాలు అవసరం లేదు.

ప్ర: బ్యాలస్టెడ్ లేదా పెనెట్రేషన్-టైప్ మౌంటు?

A: ఇది బాటమ్ కాంక్రీట్ కౌంటర్ వెయిట్‌ల ద్వారా స్థిరపరచబడిన బ్యాలస్టెడ్ మౌంటు సిస్టమ్. పైకప్పు డ్రిల్లింగ్ అవసరం లేదు, మరియు పైకప్పు జలనిరోధిత పొర దెబ్బతినదు. డ్రిల్డ్ ఇన్‌స్టాలేషన్ సొల్యూషన్ అధిక గాలి లోడ్ ప్రాజెక్ట్‌లకు ఐచ్ఛికం.

ప్ర: గాలి భారం మరియు మంచు లోడ్ సామర్థ్యాలు ఏమిటి?

A: ప్రామాణిక డిజైన్ గాలి లోడ్: 60 m/s; మంచు భారం: 1.6 kN/m².

ప్ర: ఫ్లాట్ రూఫ్‌టాప్‌లపై మరియు నేలపై దీన్ని ఇన్‌స్టాల్ చేయవచ్చా?

A: ఇది ప్రధానంగా కాంక్రీట్ ఫ్లాట్ రూఫ్‌టాప్‌ల కోసం రూపొందించబడింది. ఇది గట్టిపడిన చదునైన నేలపై కూడా ఉపయోగించవచ్చు. మృదువైన నేలపై ప్రత్యక్ష సంస్థాపన సిఫార్సు చేయబడదు; గ్రౌండ్ ప్రాజెక్టులకు కాంక్రీట్ ఫుటింగ్‌లు అవసరం.

ప్ర: తీర ప్రాంత ఉప్పు పొగమంచు ప్రాంతాలకు అనుకూలమా?

A: ప్రామాణిక అల్యూమినియం ప్రొఫైల్‌లు సాధారణ తేమ పరిస్థితులను నిరోధిస్తాయి. సేవా జీవితాన్ని పొడిగించడానికి తీరప్రాంతం నుండి 5 కి.మీ లోపల ఉన్న సైట్‌లకు పూర్తి SS304 బోల్ట్ కిట్ సిఫార్సు చేయబడింది.

Q: సంస్థాపన ఎంత కష్టం? ఏ సాధనాలు అవసరం?

A: మాడ్యులర్ ముందే అసెంబుల్డ్ డిజైన్. స్పానర్లు మరియు సాకెట్ రెంచెస్ వంటి ప్రాథమిక చేతి సాధనాలు మాత్రమే అవసరం. వివరణాత్మక ఇన్‌స్టాలేషన్ డ్రాయింగ్‌లు అందించబడ్డాయి. ప్రత్యేక భారీ-డ్యూటీ పరికరాలు అవసరం లేదు.

ప్ర: ఇన్‌స్టాలేషన్ తర్వాత వంపు కోణాన్ని సర్దుబాటు చేయవచ్చా?

జ: అవును. ఆర్క్ కీలుపై లాకింగ్ బోల్ట్‌లను విప్పు, మీ లక్ష్య కోణానికి రీసెట్ చేయండి, ఆపై అన్ని బోల్ట్‌లను మళ్లీ బిగించండి.

ప్ర: వారంటీ వ్యవధి ఎంత?

 A: అల్యూమినియం నిర్మాణ భాగాలకు 12 సంవత్సరాల వారంటీ. పొడిగించిన వారంటీ ఎంపికలు చర్చించదగినవి.

ప్ర: ప్రొడక్షన్ లీడ్ టైమ్ ఎంత?

జ: సాధారణంగా 7:15 పని రోజులు డిపాజిట్ స్వీకరించిన తర్వాత, మొత్తం ఆర్డర్ పరిమాణానికి లోబడి ఉంటుంది.
