మిడ్ క్లాంప్‌లు మరియు ఎండ్ క్లాంప్‌లు

నిజాయితీగా ఉండండి—ప్రజలు PV మౌంటు సిస్టమ్‌ల గురించి మాట్లాడేటప్పుడు, అన్ని దృష్టి పట్టాలు, పోస్ట్‌లు, పునాదులపైకి వెళుతుంది. కానీ వాస్తవానికి సౌర ఫలకాలను ఉంచే భాగాలు బిగింపులు-మధ్య బిగింపులు మరియు ముగింపు clఆంప్స్. Xiamen Honor Energy వద్ద, మేము ఒక విషయం తెలుసుకోవడం కోసం ఈ వ్యాపారంలో చాలా కాలంగా ఉన్నాము: మీ క్లాంప్‌లు విఫలమైతే, మీ మొత్తం శ్రేణి సమస్యలో ఉంది.

మిడ్ క్లాంప్‌లు మరియు ఎండ్ క్లాంప్‌లు అంటే ఏమిటి మరియు మీకు రెండూ ఎందుకు అవసరం?

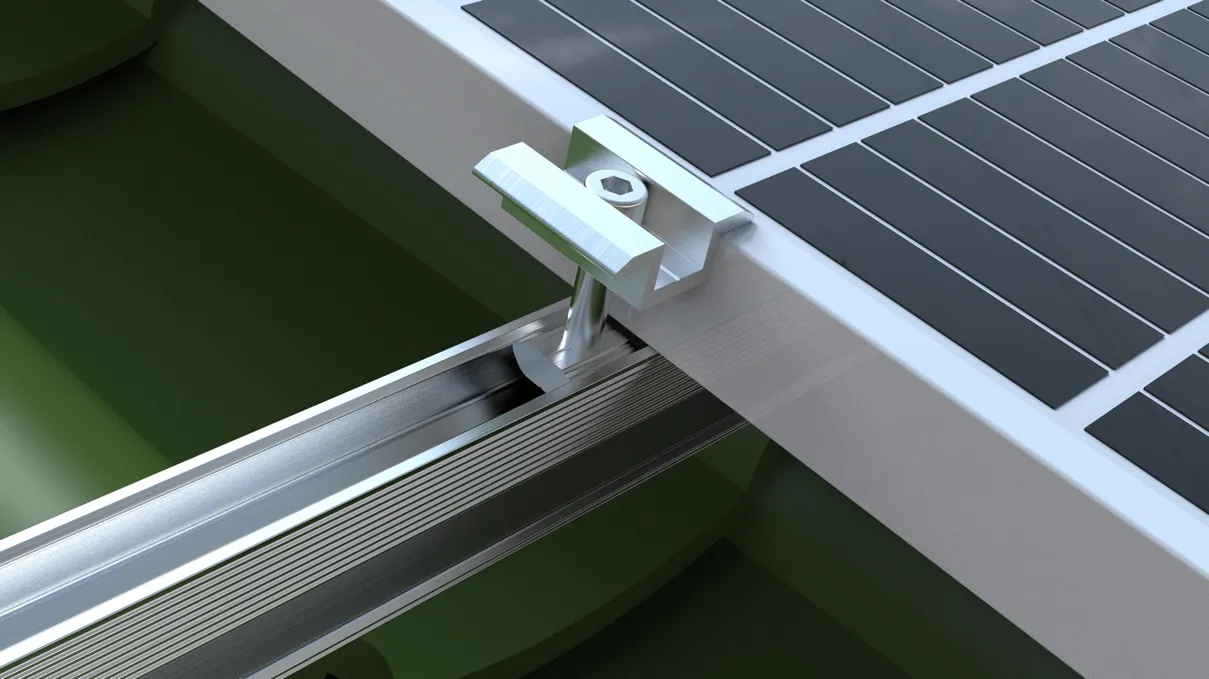

నిజాయితీగా, వారిద్దరూ ఒకే ప్రధాన పనిని చేస్తారు: పట్టాలపై సోలార్ ప్యానెల్‌లను పట్టుకోవడం. కానీ వారు కూర్చున్న చోటనే తేడా వస్తుంది. మిడ్ క్లాంప్‌లు రెండు ప్యానెల్‌ల మధ్య వెళ్తాయి.

దీన్ని చిత్రించండి-మీకు ఎడమ వైపున ఒక ప్యానెల్ మరియు కుడి వైపున ఒకటి ఉంది మరియు మధ్య బిగింపు గ్యాప్‌లో కుడివైపున కూర్చుని, రెండింటి అంచుని ఒకే సమయంలో పట్టుకుంటుంది. ఇది అంతరాన్ని సమానంగా ఉంచుతుంది, ప్యానెల్‌లను సమలేఖనం నుండి బయటకు వెళ్లకుండా ఆపివేస్తుంది మరియు అన్నింటినీ కింద రైలుకు గట్టిగా లాక్ చేస్తుంది. ప్రతి ప్యానెల్‌కు వీటిలో రెండు అవసరం-ప్రతి వైపు ఒకటి. ఎండ్ క్లాంప్‌లు బుకెండ్‌లు. వారు మొదటి మరియు చివరి ప్యానెల్ యొక్క బయటి అంచుని మాత్రమే పట్టుకుని, ప్రతి అడ్డు వరుస యొక్క చాలా ప్రారంభంలో మరియు చివరిలో వెళతారు. గాలి తగిలినప్పుడు వరస మొత్తం పక్కకు జారకుండా చూసుకోవడం వీరి పని. అవి లేకుండా, ఆ ప్యానెల్‌ల వరుస నెమ్మదిగా కాలక్రమేణా వదులుగా పని చేస్తుంది. కాబట్టి సాదా పరంగా: మిడ్ క్లాంప్‌లు కనెక్ట్ అవుతాయి మరియు ఎండ్ క్లాంప్స్ క్యాప్. రెండింటినీ ఉపయోగించండి లేదా మీ శ్రేణి ఎక్కువ కాలం కలిసి ఉండదు. ఎండ్ క్లాంప్‌లు (సైడ్ క్లాంప్‌లు లేదా ఎడ్జ్ క్లాంప్‌లు అని కూడా పిలుస్తారు) ప్యానెల్‌ల యొక్క ప్రతి వరుస వెలుపలి అంచులలో వ్యవస్థాపించబడతాయి. ప్రతి ముగింపు బిగింపు ఒక మాడ్యూల్ యొక్క బయటి అంచుని మాత్రమే కలిగి ఉంటుంది, బలమైన గాలులు లేదా కంపనం కింద మొత్తం అడ్డు వరుసను పక్కకు మార్చకుండా నిరోధించడానికి "టోపీ" వలె పనిచేస్తుంది. ఎండ్ క్లాంప్‌లకు మిడ్ క్లాంప్‌ల కంటే మరింత జాగ్రత్తగా డిజైన్ అవసరం ఎందుకంటే అవి ఒక ప్యానెల్‌ను మాత్రమే పట్టుకుంటాయి-లోడ్ కింద, అవి సరిగ్గా ఇంజినీరింగ్ చేయకపోతే ఫ్రేమ్‌ను తిప్పడం లేదా జారిపోతాయి. సరళంగా చెప్పాలంటే: మధ్య బిగింపులు ప్యానెల్‌ల మధ్య కనెక్షన్‌లను నిర్వహిస్తాయి మరియు ముగింపు బిగింపులు అంచులను నిర్వహిస్తాయి. వ్యక్తిగత ప్యానెల్‌ల వరుసను ఒకే, ఘన నిర్మాణంగా మార్చడానికి మీకు రెండూ అవసరం.

స్పెసిఫికేషన్లు

మార్కెట్‌లోని చాలా ప్యానెల్‌లకు అనుకూలమైనది మా మిడ్ క్లాంప్‌లు మరియు ఎండ్ క్లాంప్‌లు గరిష్ట అనుకూలత కోసం రూపొందించబడ్డాయి. ప్రధాన స్రవంతి PV మాడ్యూల్స్ 30mm నుండి 50mm వరకు ఫ్రేమ్ మందాన్ని కలిగి ఉంటాయి మరియు మా ఉత్పత్తులు వాస్తవంగా వాటన్నింటినీ కవర్ చేస్తాయి. ప్రామాణిక మధ్య బిగింపు పరిమాణాలు (మాడ్యూల్ మందం): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm స్టాండర్డ్ ఎండ్ క్లాంప్ సైజులు (మాడ్యూల్ ఫ్రేమ్ ఎత్తు): 35mm / 40mm / 45mm / 50mm క్లాంప్ పొడవు: ప్రామాణిక 40mm, 50mm, అభ్యర్థనపై కస్టమ్ పొడవు. ప్యానెల్ స్పేసింగ్ (మిడ్ క్లాంప్): 20mm, 26mm, 28mm, మొదలైనవి. మేము ఒకే మోడల్‌లో 30/34/38/42mm లేదా 35/40/45/50mm కవర్ చేసే సర్దుబాటు చేయగల మిడ్ క్లాంప్‌లు మరియు సర్దుబాటు చేయగల ముగింపు క్లాంప్‌లను కూడా అందిస్తాము. మీ గిడ్డంగిలో తక్కువ SKUలు, జాబ్ సైట్‌లో తక్కువ తలనొప్పి.

మెటీరియల్స్ మరియు ముగింపు

అల్యూమినియం బాడీ, స్టెయిన్‌లెస్ స్టీల్ హార్డ్‌వేర్ క్లాంప్‌లు ఆరుబయట కూర్చుని, ఏడాది తర్వాత ఎండ, వర్షం మరియు ఉష్ణోగ్రత మార్పులకు గురవుతాయి. పదార్థం సరిగ్గా లేకుంటే, అవి మూడు నుండి ఐదు సంవత్సరాలలో తుప్పు పట్టిపోతాయి. మా మధ్య బిగింపులు మరియు ముగింపు బిగింపులు అల్యూమినియం మిశ్రమం 6063-T5 నుండి తయారు చేయబడ్డాయి - PV మౌంటు పరిశ్రమలో అత్యంత నిరూపితమైన మరియు విస్తృతంగా ఉపయోగించే అల్యూమినియం గ్రేడ్. ఇది అధిక తన్యత బలం, తక్కువ బరువు మరియు అద్భుతమైన తుప్పు నిరోధకతను అందిస్తుంది, బహిరంగ వాతావరణంలో 20-25 సంవత్సరాల సేవా జీవితంతో. ఉపరితల చికిత్స యానోడైజ్ చేయబడింది - సహజ వెండి లేదా స్పష్టమైన ముగింపు, 8-10 మైక్రాన్ల ఆక్సైడ్ ఫిల్మ్ మందంతో. ఈ సన్నని చలనచిత్రం తుప్పు నిరోధకతను నాటకీయంగా మెరుగుపరుస్తుంది. ప్రత్యేక అవసరాల కోసం నలుపు యానోడైజ్డ్ లేదా ఎలెక్ట్రోఫోరేటిక్ పూత కూడా అందుబాటులో ఉంది. హార్డ్‌వేర్ స్టెయిన్‌లెస్ స్టీల్ 304 లేదా 316 - అల్యూమినియం భాగాలు మంచి ఆకృతిలో ఉన్నప్పుడు తుప్పు పట్టని బోల్ట్‌లు మరియు గింజలు. యాంటీ-స్లిప్ ప్యాడ్‌లు EPDM రబ్బరు (ఇథిలీన్ ప్రొపైలిన్ డైన్ మోనోమర్)తో తయారు చేయబడతాయి, ఇవి బిగింపు మరియు మాడ్యూల్ ఫ్రేమ్ మధ్య ఉంచబడతాయి. ఈ ప్యాడ్‌లు రెండు ప్రయోజనాలను అందిస్తాయి: అవి గాలి లోడ్‌ల కింద ప్యానెల్ కదలికను నిరోధించడానికి ఘర్షణను పెంచుతాయి మరియు అల్యూమినియం ఫ్రేమ్‌ను గోకడం లేదా వైకల్యం చేయకుండా నిరోధించడానికి బిగింపు శక్తిని పరిపుష్టం చేస్తాయి. EPDM రబ్బరు UV-నిరోధకత మరియు వయస్సు-నిరోధకత, -40°C నుండి 80°C వరకు విశ్వసనీయంగా పని చేస్తుంది.

మేము ఏ రకాలను అందిస్తాము?

మిడ్ క్లాంప్‌లు మరియు ఎండ్ క్లాంప్‌లు చాలా సూటిగా ఉంటాయని మీరు అనుకుంటారు - మరియు అవి ఎక్కువగా ఉంటాయి. కానీ సంవత్సరాలుగా, ఒక పరిమాణం ఖచ్చితంగా అందరికీ సరిపోదని మేము తెలుసుకున్నాము. విభిన్న ప్రాజెక్ట్‌లు, విభిన్న ప్యానెల్‌లు, విభిన్న సైట్ పరిస్థితులు - అవన్నీ కొద్దిగా భిన్నమైన వాటి కోసం అడుగుతాయి. కాబట్టి మేము స్టాక్‌లో ఉంచుకునేవి ఇక్కడ ఉన్నాయి: స్టాండర్డ్ మిడ్ క్లాంప్‌లు - ఇవి మీ వర్క్‌హార్స్‌లు. అవి సంప్రదాయ ఫ్రేమ్డ్ స్ఫటికాకార సిలికాన్ ప్యానెల్‌లకు సరిపోతాయి, మీరు అక్కడ 90% ప్రాజెక్ట్‌లలో చూసే రకం. 30mm నుండి 50mm వరకు మాడ్యూల్ మందంతో అనుకూలంగా ఉంటుంది. ఫాన్సీ ఏమీ లేదు, కేవలం ఘనమైనది మరియు నమ్మదగినది. ప్రామాణిక ముగింపు బిగింపులు - అదే ఆలోచన, కానీ బయటి అంచుల కోసం. అదే మందం పరిధి, అదే సూటిగా సంస్థాపన. వారు ఏమి చేయాలో సరిగ్గా చేస్తారు మరియు వారు బాగా చేస్తారు.

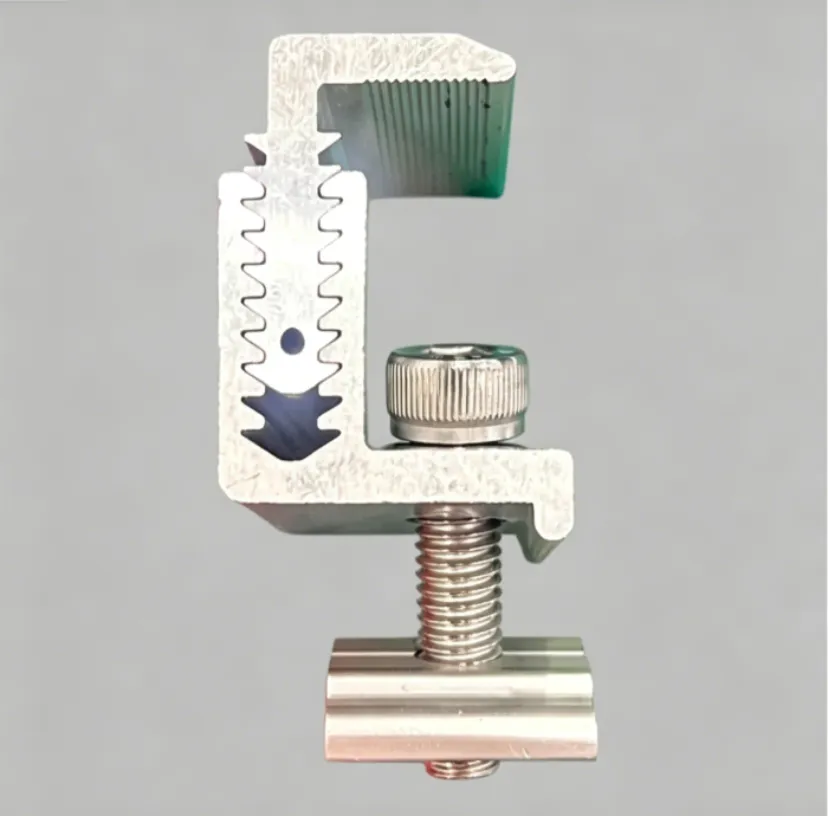

సర్దుబాటు మధ్య బిగింపులు

ఇక్కడే విషయాలు తెలివిగా ఉంటాయి. ఒకే బిగింపు బహుళ మందాలను కలిగి ఉంటుంది-ఒక మోడల్‌లో 30/34/38/42 mm లేదా 35/40/45/50mm. మీకు ఏ మందం అవసరమో ఊహించడం లేదు, నాలుగు వేర్వేరు ఉద్యోగాల కోసం నాలుగు వేర్వేరు భాగాలను నిల్వ చేయడం లేదు. ఒక పెట్టెను పట్టుకోండి మరియు మీరు చాలా దృశ్యాలను కవర్ చేస్తారు. సర్దుబాటు చేయగల ముగింపు బిగింపులు-అదే సర్దుబాటు భావన, కానీ అంచు స్థానాలకు. మీ అడ్డు వరుసల చివర్లలో మీకు అదే సౌలభ్యాన్ని అందిస్తుంది. సన్నని ఫిల్మ్ మిడ్ మరియు ఎండ్ క్లాంప్‌లు-ఇవి కాస్త స్పెషాలిటీ. థిన్ ఫిల్మ్ మాడ్యూల్స్ ప్రామాణిక స్ఫటికాకార ప్యానెల్‌ల కంటే చాలా సన్నగా ఉంటాయి-మేము 5 నుండి 7.7 మిమీ వరకు మాట్లాడుతున్నాము. రెగ్యులర్ క్లాంప్‌లు వాటిని సరిగ్గా పట్టుకోలేవు. కాబట్టి మేము సన్నటి దవడ ప్రొఫైల్‌తో అంకితమైన వాటిని తయారు చేస్తాము, అంచులు దెబ్బతినకుండా సన్నని ఫిల్మ్ ప్యానెల్‌లను సురక్షితంగా ఉంచడానికి ప్రత్యేకంగా రూపొందించబడింది. అదే మన లైనప్. మీకు ఈ ప్రామాణిక ఆఫర్‌ల వెలుపల ఏదైనా అవసరమైతే—ప్రామాణికం కాని మందం, నిర్దిష్ట పొడవు, నిర్దిష్ట ముగింపు—మేము అనుకూల పరుగులు కూడా చేయగలము.

సంస్థాపన

సాధారణ, వేగవంతమైన, డ్రిల్లింగ్ అవసరం లేదు క్లాంప్ ఇన్‌స్టాలేషన్ సూటిగా ఉంటుంది-ప్యానెల్స్‌లోకి డ్రిల్లింగ్ లేదు. ప్రామాణిక విధానం: మద్దతు నిర్మాణానికి పట్టాలు (U-ఛానల్, C-ఛానల్ లేదా అల్యూమినియం పట్టాలు) మౌంట్ చేయండి, పైన PV ప్యానెల్లు వేయండి, ప్రక్కనే ఉన్న ప్యానెల్లు మరియు బయటి అంచులలో ముగింపు బిగింపుల మధ్య మధ్య బిగింపులను ఉంచండి, ఆపై బోల్ట్లను బిగించండి. ప్రతి మాడ్యూల్‌కి రెండు మిడ్ క్లాంప్‌లు అవసరం మరియు ప్రతి అడ్డు వరుసకు రెండు ఎండ్ క్లాంప్‌లు అవసరం. మాడ్యూల్ మందం మరియు సైట్ పరిస్థితులపై ఆధారపడి, సిఫార్సు చేయబడిన బిగుతు టార్క్ 8-15 N·m. చాలా వదులుగా, మరియు ప్యానెల్లు గాలిలో మారతాయి; చాలా గట్టిగా ఉంటుంది మరియు మీరు మాడ్యూల్ ఫ్రేమ్‌ను దెబ్బతీసే ప్రమాదం ఉంది. ప్రతి షిప్‌మెంట్‌తో వివరణాత్మక టార్క్ సిఫార్సులు చేర్చబడ్డాయి.

అప్లికేషన్లు

రూఫ్‌టాప్‌ల నుండి గ్రౌండ్ మౌంట్‌ల వరకు, కార్‌పోర్ట్‌ల నుండి BIPV మిడ్-క్లాంప్‌లు మరియు ఎండ్ క్లాంప్‌లు వాస్తవంగా ప్రతి రకమైన PV ఇన్‌స్టాలేషన్‌లో ఉపయోగించబడతాయి. పంపిణీ చేయబడిన పైకప్పు PV: ముడతలుగల ఉక్కు పైకప్పులు, ఫ్లాట్ కాంక్రీటు పైకప్పులు, టైల్డ్ వాలు పైకప్పులు-పట్టాలకు సురక్షితమైన ప్యానెల్లను బిగించాయి. గ్రౌండ్-మౌంటెడ్ సోలార్ ఫామ్‌లు: మధ్య మరియు ముగింపు క్లాంప్‌లతో ప్యానెల్ ద్వారా కనెక్ట్ చేయబడిన పదివేల ప్యానెల్‌లు. కార్‌పోర్ట్‌ల గురించి ఏమిటి? అదే స్టోరీ-ప్యానెల్‌లు కార్‌పోర్ట్ నిర్మాణంపై వెళ్తాయి మరియు క్లాంప్‌లు ఎల్లప్పుడూ చేసే పనిని ఖచ్చితంగా చేస్తాయి: ప్రతిదానిని గట్టిగా పట్టుకోండి.

BIPV కొంచెం భిన్నంగా ఉంటుంది ఎందుకంటే ప్యానెల్‌లు నిజానికి భవనంలోనే ఉంటాయి. అయితే ఏమి ఊహించండి? మీకు ఇంకా బిగింపులు అవసరం. అవి ఐచ్ఛికం కాదు.

మరియు నిజాయితీగా చెప్పాలంటే, మీరు సింగిల్-గ్లాస్ లేదా డబుల్-గ్లాస్ మాడ్యూల్స్, ఫ్లాట్-లే లేదా టిల్టెడ్-మిడ్-క్లాంప్‌లు మరియు ఎండ్-క్లాంప్‌లను ఉపయోగిస్తున్నారా అనే దానితో సంబంధం లేదు. అవి లేకుండా, మీకు వదులుగా ఉండే ప్యానెల్‌ల కుప్ప తప్ప మరేమీ లేదు.

మా ఉత్పత్తులను ఎందుకు ఎంచుకోవాలి?

మేము దానిని షుగర్‌కోట్ చేయము—Xiamen Honor Energy సంవత్సరాలుగా PV మౌంటింగ్ వ్యాపారంలో ఉంది. సోలార్ ఇన్‌స్టాలేషన్‌లో ఎక్కడ తప్పు జరుగుతుందో మాకు తెలుసు. బిగింపులు చిన్నవిగా ఉండవచ్చు, కానీ అవి ప్రజలు ఆశించిన దానికంటే చాలా తరచుగా విఫలమవుతాయి. వదులుగా ఉండే స్క్రూలు, వృద్ధాప్య రబ్బరు, ధరించిన యానోడైజ్డ్ పూత-ఈ వివరాలలో ఏదైనా ఒక మొత్తం శ్రేణి యొక్క భద్రతకు రాజీ పడవచ్చు. అందుకే మేము పదార్థాలపై మూలలను కత్తిరించము: 6063-T5 అల్యూమినియం, 304 స్టెయిన్‌లెస్ స్టీల్ మరియు EPDM రబ్బరు-అన్నీ నిరూపితమైన, పరిశ్రమ-ప్రామాణిక పరిష్కారాలు. సరైన యానోడైజింగ్ అంటే సమస్యలు లేకుండా 20 సంవత్సరాల బహిరంగ సేవ. మా స్పెసిఫికేషన్‌లు మార్కెట్‌లోని మెజారిటీ ప్యానెల్‌లను కవర్ చేస్తాయి – 30 మిమీ నుండి 50 మిమీ మందం, ప్రాథమికంగా అన్నీ కవర్ చేయబడతాయి. మరియు మీకు అనుకూల పరిమాణాలు అవసరమైతే, మేము దానిని కూడా చేయవచ్చు. బిగింపులు చిన్నవి. అయితే వారిని తక్కువ అంచనా వేయకండి. మిమ్మల్ని నిరాశపరచని విశ్వసనీయమైన బిగింపులు మీకు కావాలంటే, సంప్రదించండి.
